其特征曲線包括一般特征曲線、完全特征曲線和無因次特征曲線。了解這些特征曲線有利于分析、開發(fā)、使用和維護力士樂柱塞泵。
1、一般曲線液壓泵的一般曲線為實際流量、輸入功率、容積效率、機械效率、總效率等性能參數及工作壓力曲線。此特性曲線對應于某一種工質、某一速度和通過試驗選擇的溫度。
(1)力士樂柱塞泵在不同的工作壓力下，這些參數的值不同；
(2)力士樂柱塞泵的體積效率隨工作壓力的增加而降低
2、整體特征曲線力士樂柱塞泵的全部特征曲線通常用于顯示整個允許的速度范圍內泵的全部特性

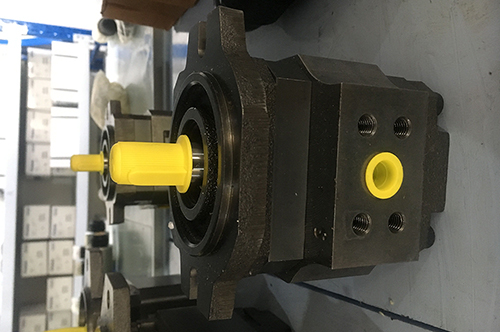

力士樂柱塞泵
3、無因次特征曲線力士樂柱塞泵的流量和容積效率、扭矩和機械效率、功率和總效率這些液壓泵的基本特性和泵的運行條件參數，如壓力、介質和速度，如果它們之間有任何變化，就會導致力士樂柱塞泵的流量、扭矩、功率和效率曲線的特性發(fā)生變化，因此很多定制曲線都不能滿足要求。為便于使用與力士樂柱塞泵系列設計原理相似的流體力學原理，有時使用泵不帶任何特性曲線。
這一曲線反映了力士樂柱塞泵的基本特性參數與無量綱變量之間的關系，能夠代表眾多這類特性曲線。力士樂柱塞泵的特性曲線包括通用特性曲線、全特性曲線和無因次特性曲線。了解這些特征曲線有利于分析、開發(fā)、使用和維護力士樂柱塞泵。
